Intervento di revamping per la sostituzione di un forno di essicazione, inserito in un ciclo di processo per l’asciugatura di vernici a solventi, nel rispetto delle nuove stringenti normative sulla sicurezza con approvazione della relativa pratica dei Vigili del Fuoco.
La scelta progettuale è stata orientata nell’utilizzo di sistema di riscaldamento alimentato da acqua calda a temperatura scorrevole da 30°C a 90°C.
L’intero sistema, forno e centrale termica da 1 MW di potenza progettata e prodotta da Comex Group in versione package da esterni, è gestito tramite PLC massimizzando la resa dell’impianto nelle diverse scondizioni operative giornaliere con la modulazione della temperatura, ricircolo e ricambio proporzionale dell’aria del tunnel di essicazione.
Grazie alle soluzioni innovative Comex Group fornisce e permette ai propri clienti di aggiornarsi anche con soluzioni che richiedono particolare sicurezza visto il tipo di impianto, confermando i valori fondamentali di Comex Group all’utilizzo responsabile dell’energia e alla tutela dell’ambiente.
L’OBBIETTIVO
Obiettivo cliente: triplicare la produzione mantenendo la qualità del prodotto finito e la sicurezza con l’utilizzo della verniciatura a solventi:
Comex Group ha raggiunto l’obbiettivo e soddisfatto il cliente!
- Questa soluzione, prodotta nello stabilimento Comex Group, è “Total custom plug & play” perché la centrale termica viene progettata in collaborazione al progettista ed in funzione a: esigenze impiantistiche del cliente, potenza richiesta, dimensioni della struttura e all’area disponibile.
- Tutta la componentistica adottata dalle centrali termiche è certificata CE, con pannellature isolanti in classe A1 totalmente in conformità alle direttive dei Vigili del fuoco.

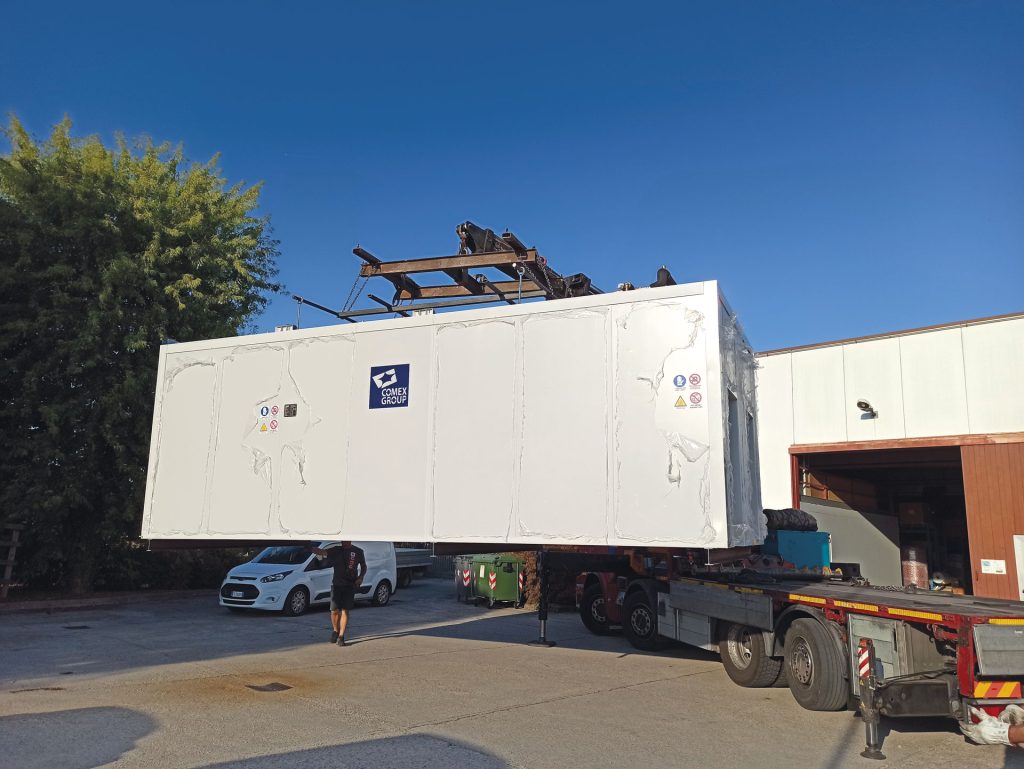

- Il vantaggio nella scelta di questa soluzione Package plug & play, è la flessibilità di allestimento potendo scegliere le dimensioni delle strutture monoblocco con ingombro massimo fino a H=3,3 m x L=2.45m x P=13m.

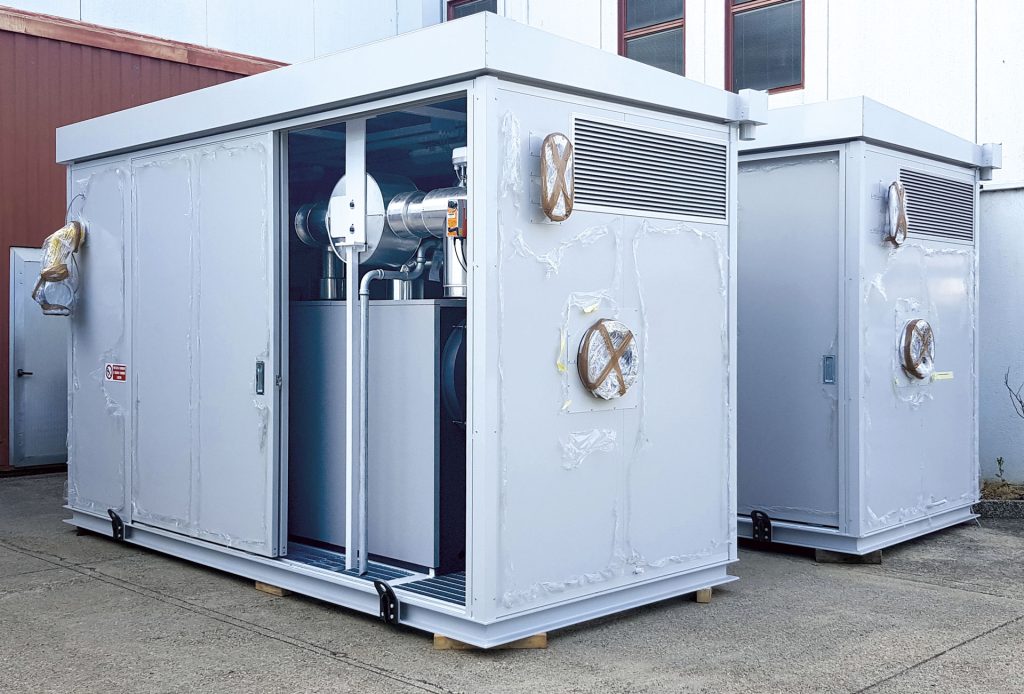

- Inoltre, queste centrali termiche disassemblate sono facilmente componibili in cantiere avendo predisposto tutta l’impiantistica necessaria.
IL PROGETTO

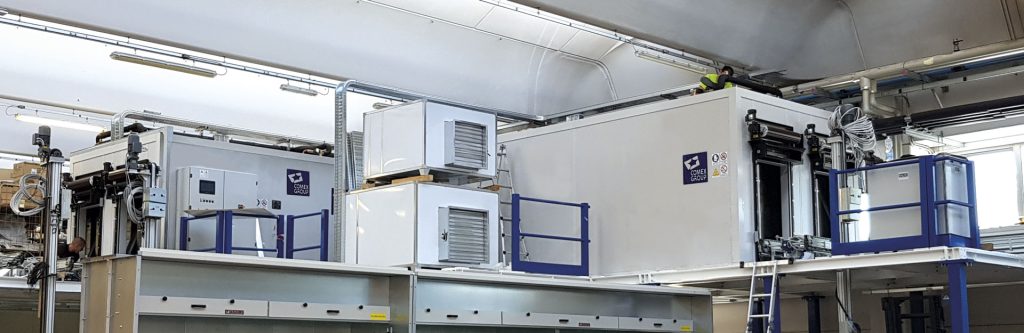

CARATTERISTICHE FORNO
- Utilizzo: ciclo di processo in continua per essicazione e passivazione
- Tipologia vernice: a solventi per componenti metallici
- Temperatura: scorrevole da 30°C a 90°C
- Vettore termico: acqua calda da centrale termica
- Modulazione temperatura: funzionale alle quantità prodotto, tipologia di materiale e di vernice

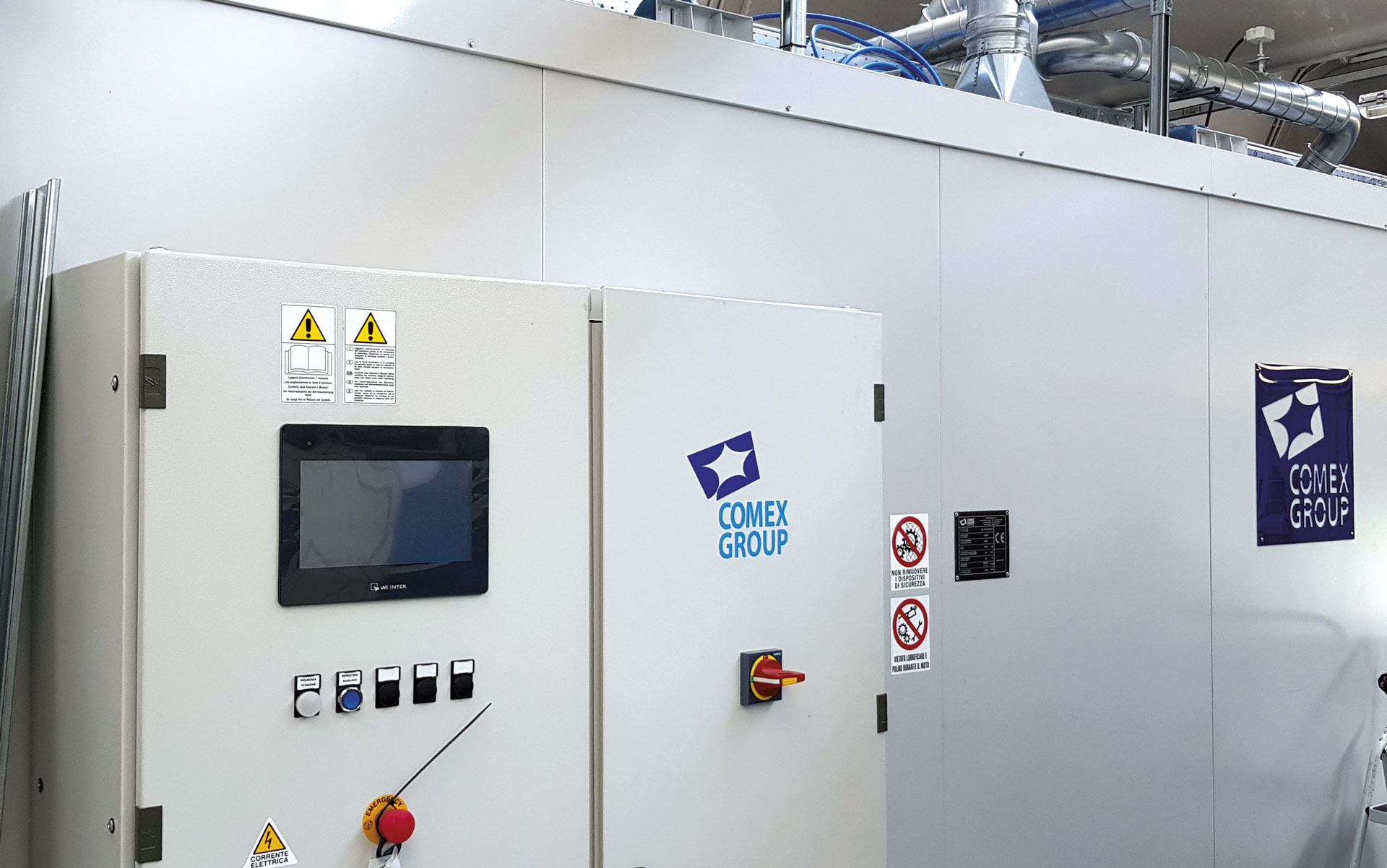

- Gestione: centralizzata tramite PLC con visualizzazione dati in remoto Progettazione: custom

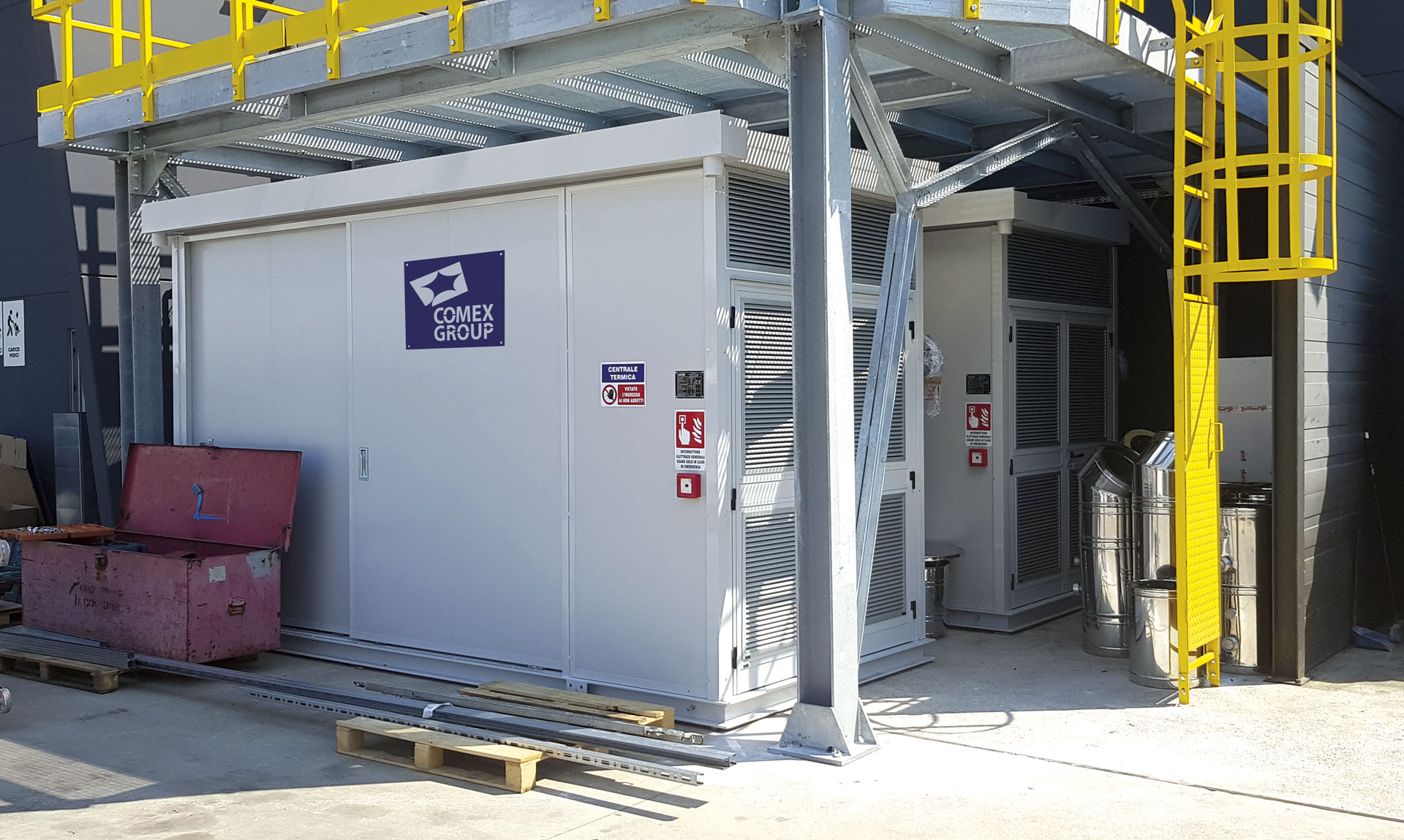

CARATTERISTICHE CENTRALE TERMICA
- Potenza termica: da 70 kW a 3 MW
- Produzione: custom
- Alimentazione: gas-gasolio-pellet
- Struttura portante: in acciaio pesante verniciata polveri previa sabbiatura, colore RAL a scelta

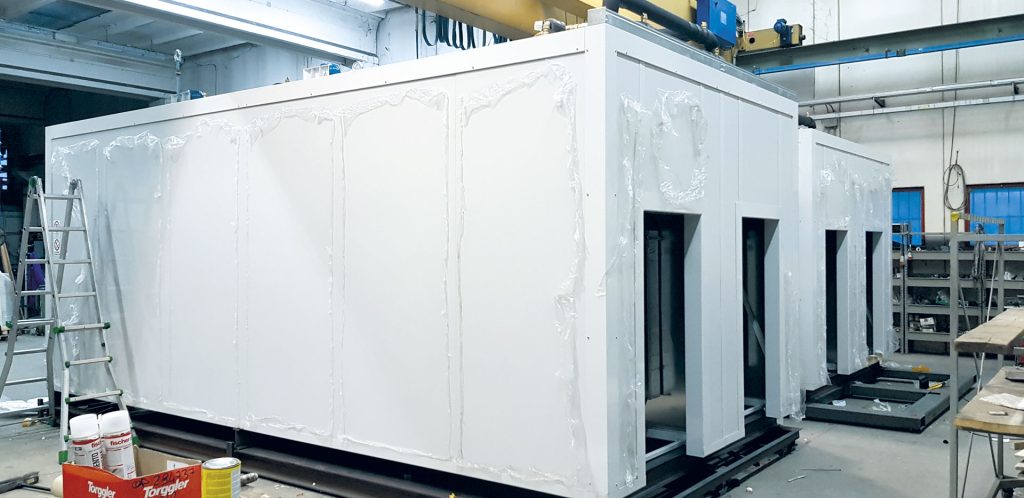

- Pannellature: tipo sandwich, isolamento classe A1 con griglie di aerazione
- Tetto: con isolamento e grondaia
- Pavimento: grigliato
- Accesso: porte REI 120 ad anta o scorrevoli posizionate in funzione al sito d’installazione
- Impianto idronico-elettrico: PLC di gestione sia della condensa che dell’illuminazione
- Segnaletica: di sicurezza e di gestione
- Manuali: sia per l’assistenza tecnica che per l’utilizzo utente
